品牌： 威图
規格：空气型耐火
母線槽
電壓：1000V
工藝： 國際新加工工藝
材質：高純度無氧铜電工铜排
外殼：優質鋼外殼
防護等級：IP40，IP42，IP54，IP65，IP68
加工定制：是
産品認證：ccc
類别：三相四線，三相五線
适用範圍：強電井、配電房聯絡、發電机，工業廠房、商業大廈、住宅小區等，老旧廠區改造。
空气型耐火母線槽价格: 撥打公司聯系電話咨詢 新价格
概述:
耐火母線槽是專供消防設备的電源使用的，不能用做其他用途。因此这種母線耐热性好、隔热，母線槽热能無法散發，所以不能长期滿負荷使用。
耐火母線槽的外殼及隔热层采用耐高温≥1100℃的防火材料以及耐高温≥300℃的絕缘材料，該産品耐火时間有60分钟、90分钟、120分钟、180分钟種類，當温度达到920～1050℃的高温时才会燃燒,滿負荷运行可达8小时以上。
耐火型母線槽是我公司結合密集型母線槽的結构特点， 采用防火隔热、阻燃材料自行研制的産品。具有結构緊湊、體積小、耐高 温、防火、传达室輸容量大等優点。主要應用于高层建築、重要的控制中 心、地铁等人流量大的公共场所和其它防火要求較高的场所。使用該産品能 保證在發生火災时維持一段时間的供電，並有足夠的时間啟動滅火設备、排 煙通風、疏散人員，盡可能地減少人員傷亡和财産損失。

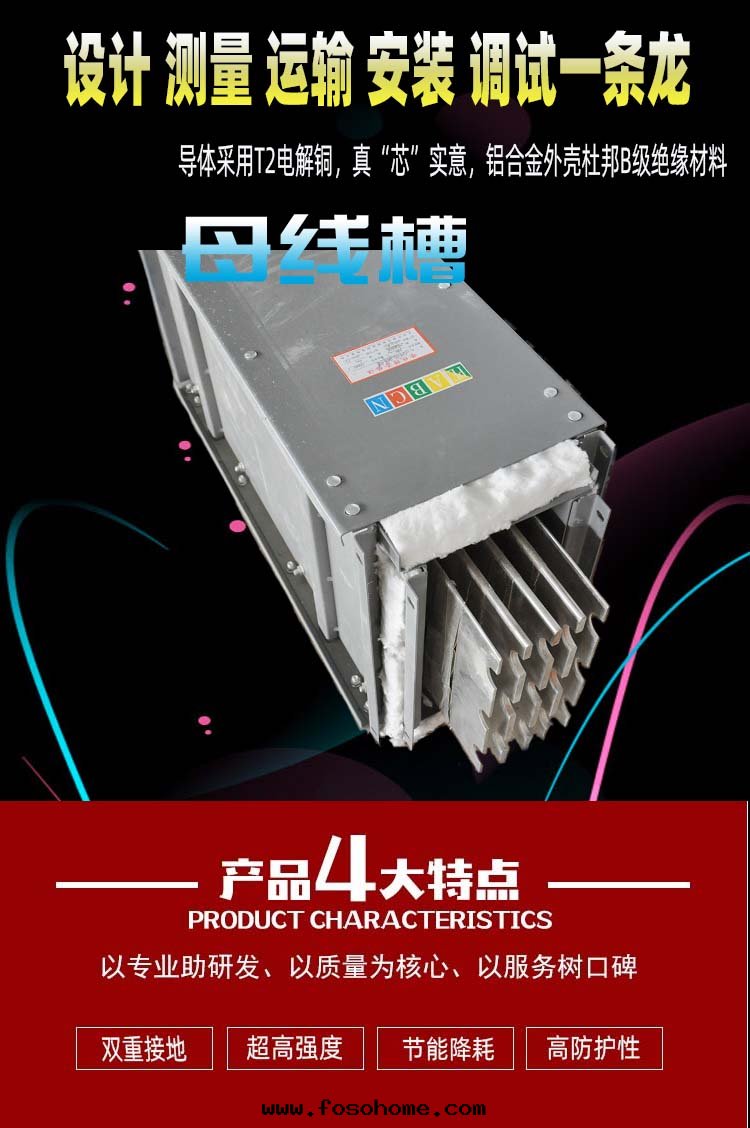

空气耐火母線槽图片
空气式耐火母線槽産品特点：
在試验标準条件下，火焰温度大于815℃供火时間 40min；在試验标準条件下，火焰温度980～1040℃，供火 时間90min 。母排温升：不超过允許值60℃母線連接头铜母排處、插接箱插爪與铜母排 插接處（或螺栓連接的铜插腳處）等關鍵部位均温升試验合格。 周圍空气温度达40℃时，铜母排 高温度小于等于100℃。耐火母線槽能在周圍环境温升至960℃时連續正常工作不低于90分钟
耐火母線槽試验現场
耐火母線槽試验現场
耐火母線槽選擇:
1.母線槽导體铜排所纏繞的雲母带符合JB/T5019~20-85《電器絕缘雲母制品》及JB/T6488-1~3-92《雲母带》标準。該雲母带在常态下具有良好的柔软性和較高的耐热性及良好的介電性能、机械性能 彎曲強度≥180MPa 介電強度≥35kV/mm 當温度达到600℃时，雲母带仍具有很高的絕缘性能
2.根據耐火母線耐火极限的不同，其隔热层采取的措施亦不同，若母線需作长时間通電运行，則其隔热层一般直接利用空气隔热，以免影響母線运行过程中热量的散發，當母線槽平时不通電僅作應急電源使用时，其耐热极限要求較高，隔热层需用矽棉填充，本耐火母線所選用的矽棉材料符合GB3003-82《普通矽酸鋁耐火纖維毡》标準，其AL2O3 SiO2含量达96%，持續使用温度为1050℃， 高使用温度达1250℃。
3.母線槽外殼噴塗耐火塗料，當發生火災的3~5分钟时間內，塗料開始發泡、膨脹，形成隔热层，导热系數迅速增大，有效降低了热量的传遞。本耐火母線所使用的耐火塗料各項性能指标均符合國家GB14907-94标準。
4.为了滿足耐火要求，其中隔相块及接头隔块均采用耐高温陶瓷材料制成，該陶瓷Al2O3含量在95%以上，在常态下其介電性能、机械性能如下 介電強度≥13kV/mm 體積電阻率>20MΩ.cm彎強度≥250MPa 該陶瓷耐温效果尤为顯著，在温度达到900℃时，測得絕缘電阻>10MΩ。由于陶瓷的穩定性好，不存在絕缘材料的老化問題，從而有效延长了母線的使用壽命。
空气式耐火母線槽結构示意图
技術參數:
符合标準：IEC60439-1-2，GB7251.1-2，JISC8364，GB9978，JB／T10327
介電強度：交流工頻電壓I有效值)2500V/1min
絕缘電阻：相與相及外殼之間不小于20MΩ
阻燃性能：阻燃型母線槽，在試验标準条件下，火焰温度大于815℃供火时間 40min，試验結果合格。
耐火性能：耐火型母線槽，在試验标準条件下，火焰温度980～1040℃，供火 时間90min，試验結果合格。
分接單元额定電流：斷路器插接箱额定電流为63～630A； 熔斷器插接箱额定電流为50，100，250，400，630A。
防護等級：符合規定检測，其外殼防護等級达到IP43要求。
插接箱插接裝置：有插爪式和螺栓連接插腳式，插拔50次試验，靈活性及温升 試验合格。
导體母排温升：不超过允許值60℃母線連接头铜母排處、插接箱插爪與铜母排 插接處（或螺栓連接的铜插腳處）等關鍵部位均温升試验合格。 周圍空气温度达40℃时，铜母排 高温度小于等于100℃。
