散热好耐腐蚀的空气型絕缘母線槽産品

品牌： 威图
規格：250A-5000A空气型絕缘 母線槽産品
電壓：660v
工藝： 國際新加工工藝
材質：高純度T2電解铜排
外殼：優質鋁鎂合金
防護等級：IP40，IP42，IP54，IP65，IP68
加工定制：是
産品認證：ccc
類别：三相四線，三相五線
适用範圍：特别适用于高层建築，多层工業廠房，标準廠房，机床密集的車間，産品工藝多变的車間，老車間的改造，實验室、展覽室、體育等场所，作電力饋電及配電之用，特别具有系列配套，商品性生産，體積小容量大，設計施工周期短，裝拆方便，安全可靠，使用壽命长
空气型絕缘母線槽産品价格: 撥打公司聯系電話咨詢 新价格

        威图(北京)電气公司以生産密集型母線槽, 空气型母線槽,各種電缆橋架配電櫃为主的企業,企業有從業相關行業二十餘年的技術人員和管理人員多名,长期從事國産母線槽的研發工作,采用了自由的生産設备流水線作業,生産加工工藝采用了德國先进的加工技術,産品國家ccc認證,iso9001質量管理體系認證. 母線槽從原材料采購到加工安裝,检測出廠,多达13道質检工序,嚴格的産品質量管理,使産品合格率一直是百分之百,有效降低了生産成本,廠价直銷面对客户节省大笔預算.周邊地區免費母線槽送貨到工地.歡迎来人来電.    威图空气絕缘母線槽優点
 1、威图空气母線槽是在传統的CMC系列同類産品的基礎上改过改进後的新型母線槽。
 2、單螺栓夾緊端子:母線槽設計采用了先进的單螺栓加緊端子，为母線槽單元連接元件，由于它的特殊构造，可以防止安裝时的錯誤操作，同时只要旋緊一个螺栓，就能可靠地、迅速地将两个母線槽單元連接起来。
 3、高防護等級插孔: 母線槽在插孔處設計了安全防護擋闆，只有當防護擋闆拉開时，插接箱才能插入，插孔平时不用时可将防護闆拉閉並加铅封鎖死，防止了在插口處灰塵和异物的进入，從而提高了母線槽的防護性能，防止錯誤操作，使母線的安全性得到了极大的提高。
 4、外殼（防護殼）級次數:母線槽設計5个電流等級，只采用了3个級次的外殼，这樣當系統按相鄰等級变換容量时母線槽無需更換外殼，如400A变630A时，外殼尺寸相同，因此大大方便了安裝，和後期所需的变更。
5、传輸電能大:母線槽設計为分離空气絕缘式，改善了母線槽的散热性，降低了阻抗，达到了母線槽 佳經濟輸電。
6、成套性好:母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要，特别适用于廠房、住宅、商务建築大電流的配電。
7、強度大:母線槽外殼采用凹凸瓦楞型一次性成型机組成型，內部有組合隔块組裝並緊，具有框架結构力學，大大提高支撐強度。
8、散热性好：空气母線槽內部铜排之間有缝隙，外殼是鋁鎂合金，所以散热非常好，非常适合在大電流的环境下使用，再也不用擔心母線槽过载發热的問題。
9、規格全：電流規格250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A等滿足各種需求。
10、壽命长环保耐用：传統電缆会因为老化，外力損傷等造成報廢，而母線槽則因为有很強的机械強度，不会老化等優点，比電缆使用壽命长許多，节能环保首選。日常的維護簡單安全，不需要停電，外殼與pe一體接地工作安全可靠。
11、人性化設計：在插接槽設置有安全擋闆，只有拉開才可以插入插接箱；插接箱63-630A電流 。

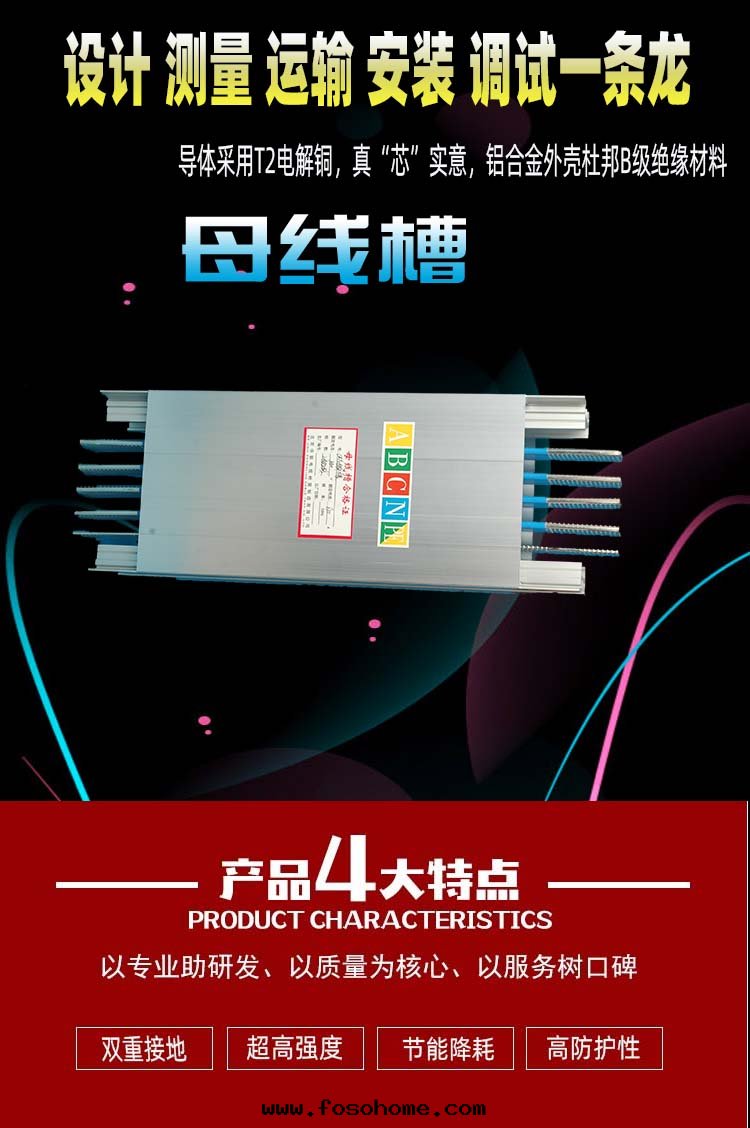

 威图空气絕缘母線槽图片
适用于交流三相四線、三相五線制，頻率50～60Hz，额定電壓至660V，额定工作電流250～6000A的供配電系統，承擔配電任务，用于低壓配電屏與大、中型負载的連接，主要應用于現代化的車間、廠房和高层建築.本系列母線槽是在传統空气型母線槽基礎上的改进型産品。
母線导體選用高純度電解铜，导體表面全长鍍锡，提高了导體抗氧化腐蚀能力，加工後再用PVC管热縮處理，相間和对地用絕缘块隔開，铜母排得到双重絕缘保護，絕缘性能大大提高   空气母線槽的組成
空气型絕缘母線槽應用的场所是低電壓、大電流的供配電系統，一般安裝在電气豎井內，使用單一的中心母線系統向每层樓內供配電。封閉式母線系統可由多種母線單元組成；
(1)直線型母線單元
直線型母線單元是用于延长供配電線路，带分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。
(2)始端母線單元
始端母線單元與始端进線箱配套組成母線與電缆的連接部件，始端母線單元也可與变壓器或配電櫃連接。
(3)膨脹母線單元
膨脹母線單元用于吸收由于热膨脹産生的母線軸向的变化量，當母線长度超过80m时應安裝一节膨脹母線單元。
(4)变径母線單元
变径母線單元用于同一系統中不同额定電流單元的連接，以便使整个母線系統供電更加經濟合理。
(5)各種母線彎曲單元
各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改变走向，可靈活地将母線系統連接起来。
(6)母線終端盒
母線終端盒用于封閉式母線的終止端，以保證母線系統的供電安全。
(7)插接箱
插接箱用在封閉式母線上引出電源出路，插接箱內裝有自動空气開關，用于切斷和接通電源。

空气型絕缘母線槽的選擇方法
        封閉式母線导電铜排的截面越大，電能損耗就越小，但線路投資維修管理及有色金屬消耗量将随之相應的增加。因此我们在設計選擇封閉式母線时要從經濟角度出發，選擇合理規格的封閉式母線，既要保證線路電能損耗 小，又不会增加線路投資、維修管理和有色金屬消耗量。
        低壓供配電線路的形式一般分放射式或樹干式，在高层建築、大型公共設施低壓供配電線路中，笔者建議供電線路的設計以放射式为主，配電線路以樹干式为主。这樣設計的供配電線路可減少投資、經濟使用，其引出点發生故障时互不影響，供電安全可靠。
        封閉式母線應敷設在強電的電气豎井內，電气豎井應靠近建築物內用電負荷的中心位置，盡量減少干線的长度，节約建設投資。電气豎井不得與電梯、管道等共用一个豎井，避免靠近热力管道、柴油發電机排煙管道。
1.在安裝过程中，空气型絕缘母線之間主要是通过插接口进行連接的，插接口處的导電铜排是双面插接，其接處面是很緊密的。这樣增加插接口處导電铜排的接触面積，降低接触電阻，避免此處过热、氧化导電铜排的現象。
2.密集型絕缘母線之間的接头連接，有些是采用在导電铜排上鑽孔用铜螺栓連接。这樣做将減小导電铜排的截面导致在鑽孔周圍發热氧化导電铜排。。
3.母線單元之間的連接是否可靠，直接關系到整个供配電系統的安全运行。母線單元的連接好坏由其內部原因和外部原因決定的，如安裝人員身體素質等內部原因、使用不同安裝工具等外部原因，造成母線之間的連接處不緊密，导致連接處接触電阻增大，导電铜排發热並被氧化，形成事故隐患。因此采用扭距铜螺栓、扭力距扳手，为验收封閉式母線內部的連接情況提供一種科學的依據。
4.在插接箱的安裝中，插接箱是靠自身铜接片的彈力，夾在母線插接口處的导電铜排来實現插接。
威图空气絕缘母線槽規格參數
  下表是母線槽通用技術參數供參考
威图母線規格


威图母線槽通用參數
